Selbstbau unterschiedlicher Laser-Messgeräte-Einheiten
Badminton
Selbstbau-Messgerät zur Kontrolle der 1,15 m Aufschlag-Höhe
Selbstbau einer Laser-Messgeräte-Einheit

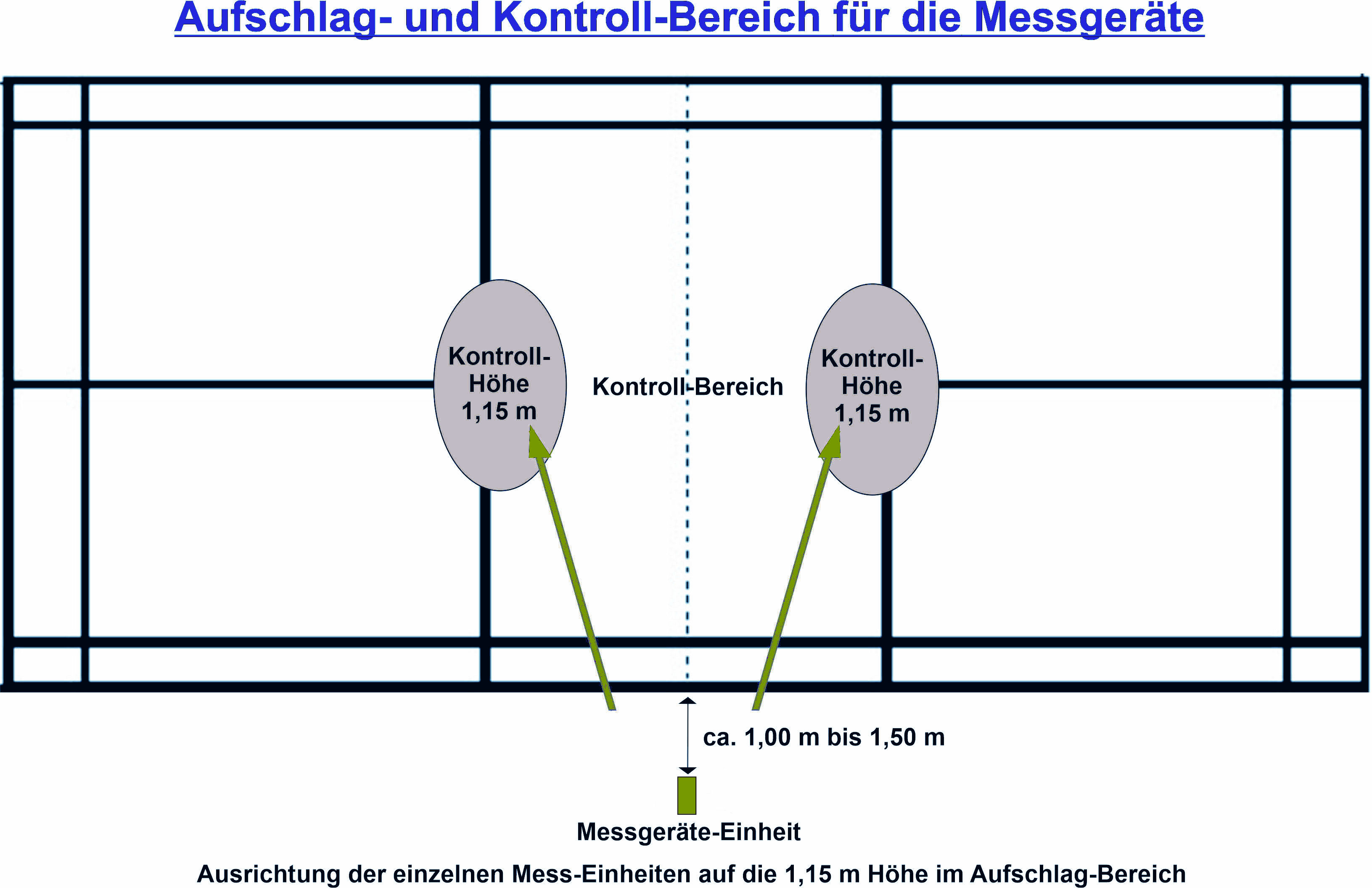

Eine Alternative die Aufschlag-Höhe zu kontrollieren ist die Lasertechnik, in Form von grün leuchtenden Kreuzlinsen- oder Bau-Lasern mit horizontaler Linien-Einstellung. Dazu wird nur ein Lasergerät benötigt, welches in 1,15 m Höhe (Strahl-Höhe) auf einen Ständer (Baustrahler-Ständer mit M6 oder M8 Gewinde oder Mikrofon-Ständer mit 1/4" oder 3/8" Gewinde, evtl. mit Reduzier- oder Adapterschraube) - im Abstand von mindestens 1,00 m bis 1,50 m Entfernung an der Seitenline aufgestellt. Alternativ kann das Lasergerät an den Netzpfosten montiert wird. Durch den Netzpfosten wird der Laserstrahl geteilt und in beide Aufschlagbereiche der Spielfeldhälften projiziert. Zum Ausrichten des Lasergeräts wird ein entsprechender 1,15 m Kontrollstab benötigt.

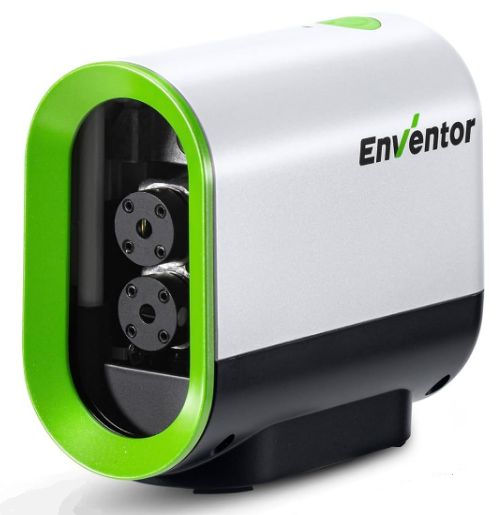

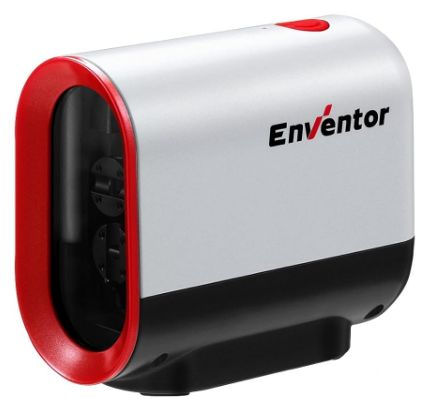

Wichtig ist, dass der Laserstrahl eine gewisse Strahlkraft hat. Das hier vorgestellte Lasergerät (grün) ist im Vergleich zur roten Ausführung (einigermaßen aber nicht optimal) am Arm bzw. auf der Kleidung sehr gut zu erkennen.
Der Laserstrahl könnte evtl. die Spieler:innen irritieren. Es sollte vermieden werden, dasser den Spieler:innen während des Ballwechsels direkt in die Augen leuchtet.
Übersicht: Netzpfosten-Gerät: Rund-Pfosten / Rechteck-Pfosten Ständer-Gerät Ständer Kontrollstab Ausrichtung
Halterungen / Laser-Messgerät mit horizontaler Linien-Einstellung Kontrollstab | ||

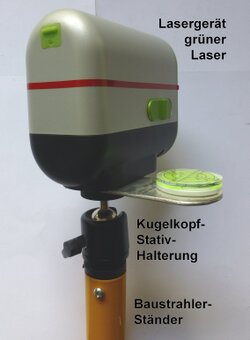

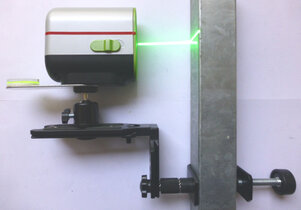

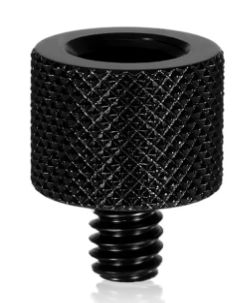

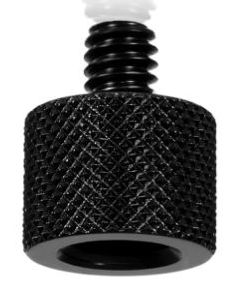

Laser-Messgerät auf Ständer  Material-Bedarf: Wasserwaage / Alu-Blech / Kugelkopf-Static-Halterung / Stativ-Schrauben-Adapter 1/4" auf 1/4" | Laser-Messgerät an Netzpfosten  Material-Bedarf: Wasserwaage / Alu-Blech / Kugelkopf-Static-Halterung / Stativ-Schrauben-Adapter 1/7" auf 1/4" / Gummi-Unterleg-Scheibe M6 / Kamera L-Halterung / Sternschraube 1/4" / Zahn-Unterlegscheibe M8 / Kamera-Buchse 1/4" f auf 3/8" f / Zahn-Unterlegscheibe M8 / Kamera-Tischhalterung / Stativ-Schrauben-Adapter 1/4" auf 1/4" | Laser-Messgerät an Netzpfosten  Material-Bedarf: Wasserwaage / Alu-Blech / Kugelkopf-Static-Halterung / Stativ-Schrauben-Adapter 3/8" f auf 1/4" m / Unterlegscheibe M10 / Kunststoff-Unterlegscheibe M8 / Stativ-Schrauben-Adapter 1/4" auf 1/4" / Hutmutter 1/4" / Mikrofon-Halte-Schiene |
